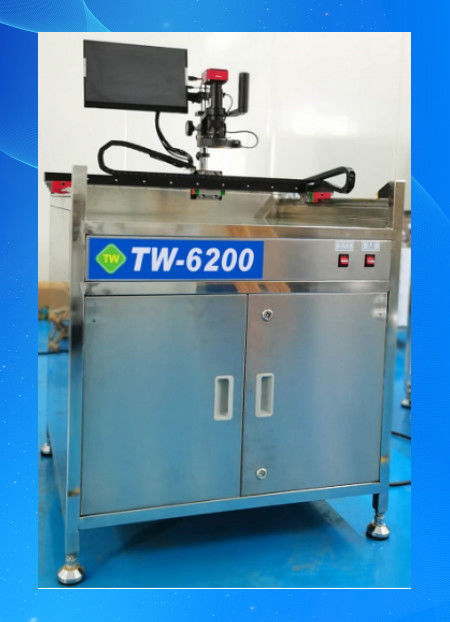

Μηχανή βιομηχανικής επιθεώρησης οθόνης Ανθεκτική στη διάβρωση Αδιάβροχη

Εγχειρίδιο εξοπλισμού επιθεώρησης με πρότυπα επιθεώρηση σε πραγματικό χρόνο, απλό και βολικό TW-6200

Πεδίο ανίχνευσης:

Μέγιστο εύρος ανίχνευσης 750 mm * 750 mm

Δυνατή καθολικότητα:

Κατάλληλο για δοκιμή ατσάλινου πλέγματος, σύρματος πλέγματος και πλακέτας PCBA

Εύκολη λειτουργία:

Η χειροκίνητη ανίχνευση σε πραγματικό χρόνο, απλή και βολική

Σύνθεση μηχανής:

Βιομηχανική κάμερα και οθόνη οθόνης πραγματικού χρόνου

Ένα σημαντικό στοιχείο της συσκευής, το ένα υπεύθυνο για την απεικόνιση και το άλλο υπεύθυνο για την προβολή εικόνας σε πραγματικό χρόνο

Σύστημα φωτεινής πηγής:

Ο συνδυασμός της ανώτερης κυκλικής φωτεινής πηγής και της κατώτερης χωρίς σκιές φωτεινής πηγής εξασφαλίζει σαφέστερη απεικόνιση των αποτελεσμάτων ανίχνευσης

Διαρθρωτικά στοιχεία:

1. Ανώτατης ακρίβειας οδηγός σιδηροτροχιάς και συστατικά διακινητή για ευκολότερη και ομαλότερη λειτουργία

2. Ανθρακωτές θραύσεις γυαλιού επιπέδου εργασίας·

3Φρέμα από ανοξείδωτο χάλυβα, ανθεκτική στη σκουριά, ανθεκτική και ανθεκτική.

4Τα δομικά συστατικά είναι μαύρα ανωτισμένα, τα οποία είναι συνολικά όμορφα και ελαφριά.

Οδηγίες λειτουργίας:

Προετοιμασία για εκκίνηση

1. Επιβεβαιώστε αν η τάση εισόδου είναι σωστή

2Επιβεβαιώστε αν η πρίζα στο ηλεκτρικό κουτί είναι ασφαλής.

3. Επιβεβαιώστε ότι η σύνδεση μεταξύ της κάμερας και της οθόνης οθόνης είναι σωστή

4. Ξεκίνηση και οθόνη εμφάνισης ελάττωσης

Ενεργοποιήστε τον κύριο διακόπτη ρεύματος και τον διακόπτη οθόνης οθόνης

5. Εγκατάσταση και χρήση του ποντικιού

6- Ρυθμίσεις οθόνης και χρήση

Όταν η οθόνη εμφάνισης είναι ενεργοποιημένη και το ποντίκι είναι συνδεδεμένο, κάντε δεξί κλικ για να εμφανίσετε την εικόνα που εμφανίζεται στην παρακάτω εικόνα στα δεξιά

Βήματα λειτουργίας:

1. Ενεργοποιήστε την παροχή ενέργειας και πατήστε το κουμπί [Power] στην κάτω δεξιά πλευρά του τραπεζιού εργασίας

2Τοποθετήστε το ελαστικό ατσάλινο δίχτυ που πρόκειται να δοκιμαστεί οριζόντια στον [Πίνακα δοκιμής]

3- Ρυθμίστε τη φωτεινότητα και την εστίαση του φακού του ψηλότερου κυκλικού φωτός.

4. Κρατήστε το υποκατάστημα και ελέγξτε την κατεύθυνση του άξονα XY για να ευθυγραμμίσετε τον φακό με κάθε θέση που θα εντοπιστεί.

5. Παρακολουθήστε την οθόνη εμφάνισης σε πραγματικό χρόνο για χειροκίνητη κρίση

Προφυλάξεις:

1Κατά την εγκατάσταση της πλατφόρμας δοκιμής, είναι απαραίτητο να ρυθμιστεί το επίπεδο και να σταθεροποιηθεί σταθερά το ποτήρι.

2- Μην τοποθετείτε απορρίμματα στη σιδηροτροχιά καθοδήγησης και το τραπέζι εργασίας και να το διατηρείτε σύμφωνα με το πρόγραμμα

3Η τροχιά καθοδήγησης πρέπει να λιπαίνεται τακτικά.

4Το μηχάνημα θα πρέπει να γείρεται σύμφωνα με τους κανονισμούς.

5Ο φακός και η οθόνη οθόνης είναι όργανα ακρίβειας, με μικρή δύναμη ελέγχου της κίνησης.

Παράμετροι προϊόντος:
